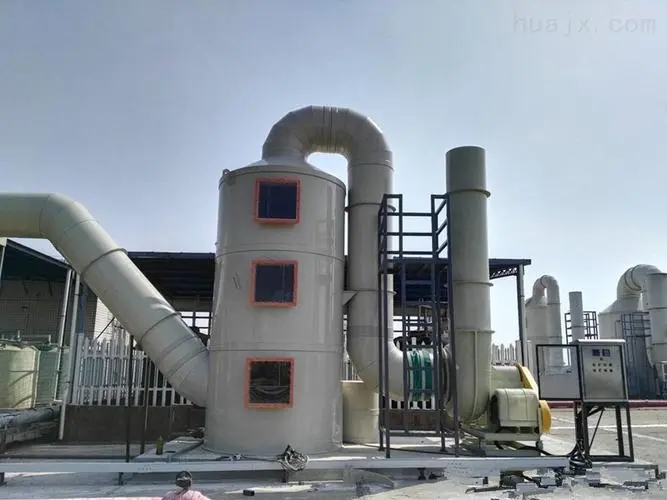

吸收塔的基本结构详解
在工业气体处理过程中，吸收塔是一种常见的设备，用于通过液体吸收剂移除气态混合物中的***定组分。这种传质操作在化工、石油、天然气以及环保等行业中有着广泛的应用。了解吸收塔的基本结构对于设计、操作和维护这些系统至关重要。本文档旨在详细介绍吸收塔的基本结构及其各个组成部分的功能。
一、吸收塔概述
吸收塔是实现气液两相传质过程的设备，通常涉及一个气相和一个液相。在这个过程中，气体中的某个或多个组分被液体吸收剂选择性地吸收，从而实现气体的净化或分离。
二、吸收塔的基本结构
吸收塔的结构设计取决于其应用和所需的操作条件。尽管存在多种类型的吸收塔，但它们通常包含以下几个基本部分：
1. 塔体（Tower Shell）
塔体是吸收塔的外壳，通常由金属（如碳钢、不锈钢）、塑料或混凝土制成。塔体的形状可以是圆柱形、矩形或其他***殊形状，以适应***定的工艺要求。
2. 塔板（Trays）
塔板是吸收塔内部的水平构件，用于提供气液接触的表面积。塔板可以是穿孔板、浮阀板、泡罩板等不同类型，每种类型都有其***定的***势和应用场景。
3. 填料（Packing）
填料是填充在塔内的固体材料，用于增加气液接触的面积。填料可以是随机堆放的，也可以是规整排列的。常见的填料材料包括塑料、陶瓷或金属。
4. 分配器（Distributors）
分配器位于塔的***部和底部，用于均匀分布进入塔内的气体和液体。气体分配器确保气体均匀地通过塔板或填料层，而液体分配器则确保液体均匀地分布在塔板上或润湿填料。
5. 收集器（Collectors）
收集器位于塔板的下方，用于收集从塔板流下的液体。收集器的设计对于确保液体流动的均匀性和效率至关重要。
6. 进出口管道（Inlet and Outlet Piping）
进出口管道分别用于引入和排出气体和液体。这些管道通常配备有阀门、法兰和其他连接件，以便与外部系统连接。
7. 溢流装置（Overflow Devices）
溢流装置用于控制塔板上液体的深度，防止液体过量积聚。当液体达到一定高度时，溢流装置会将多余的液体引导到下一层塔板或塔外。
8. 压降控制系统（Pressure Drop Control System）
压降控制系统用于监测和管理塔内的压力差异。这对于确保吸收塔的有效运行和能量效率至关重要。
9. 支撑结构（Support Structure）
支撑结构用于维持塔体的稳定性和垂直度。这包括塔腿、横梁、支撑杆等元件。
三、结论
吸收塔的基本结构是为了实现高效的气液接触和传质过程而设计的。每个组成部分都扮演着重要的角色，以确保吸收过程的顺利进行。选择合适的吸收塔结构和材料对于满足***定应用的需求至关重要。通过对吸收塔结构的深入了解，工程师可以设计出既经济又高效的吸收系统，以满足工业气体处理的要求。
